BRAHMA süütetrafod

BRAHMA SÜÜTETRAFOD TCD

KIRJELDUS
Nende süütetrafode seeria eripäraks on vähendatud üldmõõtmed ning lisaks sobivad need gaasipõletite ja kergete või raskete õlipõletite varustamiseks kodumajapidamistes ja tööstuses. Tööpõhimõte põhineb kõrgsagedusostsillaatoril; ostsillaatori tekitatud pinget suurendatakse seejärel ferriitsüdamikuga trafo abil, saavutades väljundpinge väärtused kuni 17 kV. Kõik TCD tüübid on varustatud EMC-filtriga, et minimeerida elektromagnetiliste häirete põhjustamist; seega ei vaja nad väliseid filtrisüsteeme ja vastavad EMC-direktiivile 2014/30/EL.

PEAMISED OMADUSED:

- sisseehitatud EMC-filter;
- 33% töötsükkel 3 minuti jooksul (TCDxxAx) või 100% töötsükkel (TCDxxSx);
- üldmõõtmed ja kinnitussüsteemid ühilduvad teiste turul saadaolevate süüteseadmetega;
- kinnitussüsteemid ühilduvad Brahma S.p.A. toodetud TC ja TD seeria seadmetega;
- kõrge efektiivsus ja süütevõimsus;
- madal energiatarve;
- ühe- või kahepooluselise kõrgepinge väljundi võimalus;
- erinev ühendussüsteem;
- sisseehitatud lühisekaitse;
- õli- ja gaasipõletite puhul sõltub süütetrafode ohutus juhtseadmest.

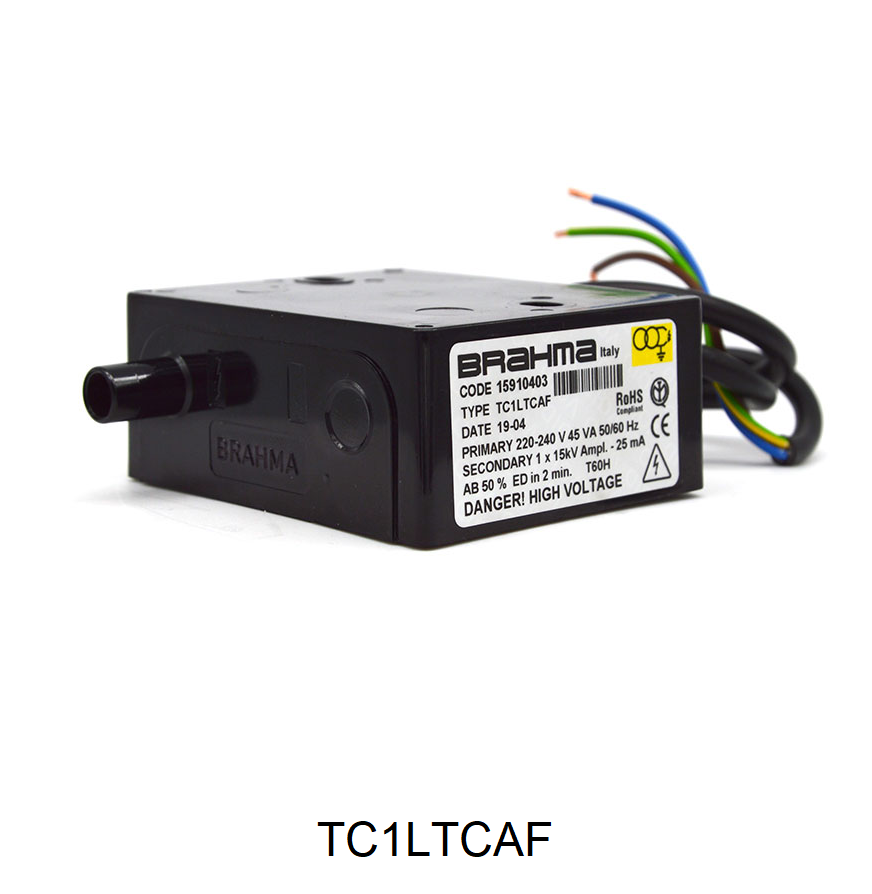

BRAHMA SÜÜTETRAFOD (TC….A. ja TD….A.)

KIRJELDUS

Neid elektrooniliste süütetrafode seeriaid iseloomustavad väikesed mõõtmed ja need sobivad eriti hästi gaasi- ja kerge- või raskeõlipõletite varustamiseks tsiviil- ja tööstusrakendustes.
Tööpõhimõte põhineb kõrgsageduslikul elektroonilisel ostsillaatoril; selle tekitatud pinget suurendatakse seejärel ferriitsüdamikuga trafo abil, saavutades sel viisil väljundpinge väärtused kuni 15 kV.

Kõiki tüüpe saab varustada filtriga, et minimeerida elektromagnetiliste häirete emissiooni. Seega vastab see elektrooniliste trafode seeria elektromagnetilise ühilduvuse direktiivile 2014/30/EL ilma väliste filtriteta.
Selle seeria trafosid saab tarnida ka püsivaks tööks (100% töötsükkel). Lisateabe saamiseks vaadake vastavaid andmelehti (TC….S. ja TD….S.).

BRAHMA SÜÜTETRAFOD (TC….S. ja TD….S.)

KIRJELDUS

Neid elektrooniliste süütetrafode seeriaid iseloomustavad väikesed mõõtmed ja need sobivad eriti hästi veepuhastite, gaasi- ja kerge- või raskeõlipõletite varustamiseks tsiviil- ja tööstusrakendustes.
Tööpõhimõte põhineb kõrgsageduslikul elektroonilisel ostsillaatoril; selle tekitatud pinget suurendatakse seejärel ferriitsüdamikuga trafo abil, saavutades sel viisil väljundpinge väärtused kuni 15 kV.
Kõiki tüüpe saab varustada filtriga, et minimeerida elektromagnetiliste häirete emissiooni. Seega vastab see elektrooniliste trafode seeria elektromagnetilise ühilduvuse direktiivile 2014/30/EL ilma väliste filtriteta.
Selle seeria trafosid saab tarnida ka ajutiseks tööks (50% töötsükkel 2 minuti jooksul). Lisateabe saamiseks vaadake vastavaid andmelehti (TC….A. ja TD….A.).

SÜÜTETRAFO TSC 1

KIRJELDUS
Selle seeria seadmed on pidevaks tööks mõeldud mahtuvuslikud laengu tühjenemisel põhinevad süütajad, mis sobivad gaasi põletamiseks atmosfääripõletites. Saadaval olevad tüübid erinevad oluliselt sädeme sageduse ja energia poolest; pidage meeles, et mahtuvusliku süütaja süütevõimsus on otseselt proportsionaalne selle tühjendusenergiaga.
Tänu oma suurele tühjendusenergiale sobib TSC1 isegi rakendusteks, kus tavalised mahtuvuslikud tühjendussüütajad ei ole efektiivsed. Plastkorpus ja sisemine epoksüvaigust valatud osa tagavad piisava isolatsiooni.
Märkused:
- Pidage meeles, et süütajaga ühendatud liiga pikk süütekaabel võib põhjustada tühjendusenergia vähenemist, kuna kaabli ja lähedalasuvate maandustasandite vahele tekib parasiitne mahtuvus.
- Vältige süütekaabli paigaldamist teiste juhtide kõrvale:
energiaülekanne lähedaste juhtide vahel parasiitmahtuvuse korral võib kahjustada ühendatud seadmeid, eriti elektroonilisi seadmeid.

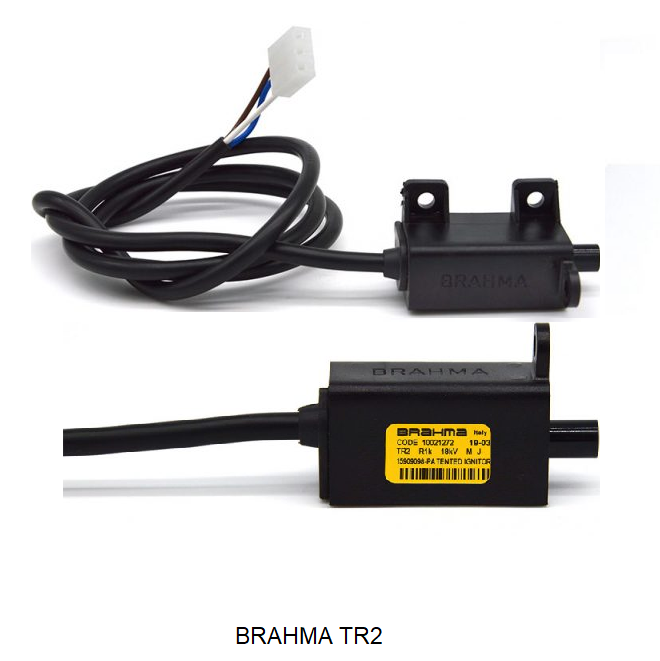

BRAHMA SÜÜTETRAFO  TR2

KIRJELDUS
TR2.. tüüpi mahtuvuslikke kaugsüütetrafosid kasutatakse üldiselt atmosfääriliste gaasipõletite süütamiseks, mis on paigaldatud seinakateldesse, veesoojenditesse, õhusoojenditesse, konvektoritesse, põrandakateldesse jne.
Need on konstrueeritud nii, et need vähendaksid süütamisel tekkivat elektromagnetilist häiret miinimumini. Tegelikult võimaldab nende trafode konstruktsioon neid paigaldada süüteelektroodi lähedale, vähendades seeläbi kõrgepingekaabli pikkust, mis tekitab suurema osa kiiritatud häiretest. Tänu erinevatele kinnitus- ja ühendusvõimalustele ning arvukatele kohandamisvõimalustele saab neid trafosid hõlpsasti paigaldada igat tüüpi rakendustesse.
TR2.. trafo vajab oma tööks spetsiaalset elektroonikalülitust, mis on integreeritud leegikontrolli ja ohutusseadmetesse (sealhulgas FC.. moodulid, CM..FR juhtseadmed ja DMR..DTMR… juhtseadmed), mis on varustatud ka filtriga juhtivuslike häirete vastu.
Vajadusel saab trafodele paigaldada ka takisteid kiiratavate häirete edasiseks vähendamiseks.
Trafod on kaitstud Itaalia patendiga nr. 01289096, väljastatud 25.09.1998:

TEHNILISED ANDMED
− Töötemperatuuri vahemik - 20 °C + 60 °C
− Kaitseaste IP00
− Soovitatav elektroodide vaheline kaugus: 2÷4 mm
− Süütekaabli maksimaalne pikkus: 1 m
− Kaal umbes 55 g
− Väljundpinge: 15 kV standard, 18 kV soovi korral
− Sisendvõimsus (standardse juhtahelaga): 2,5 VA

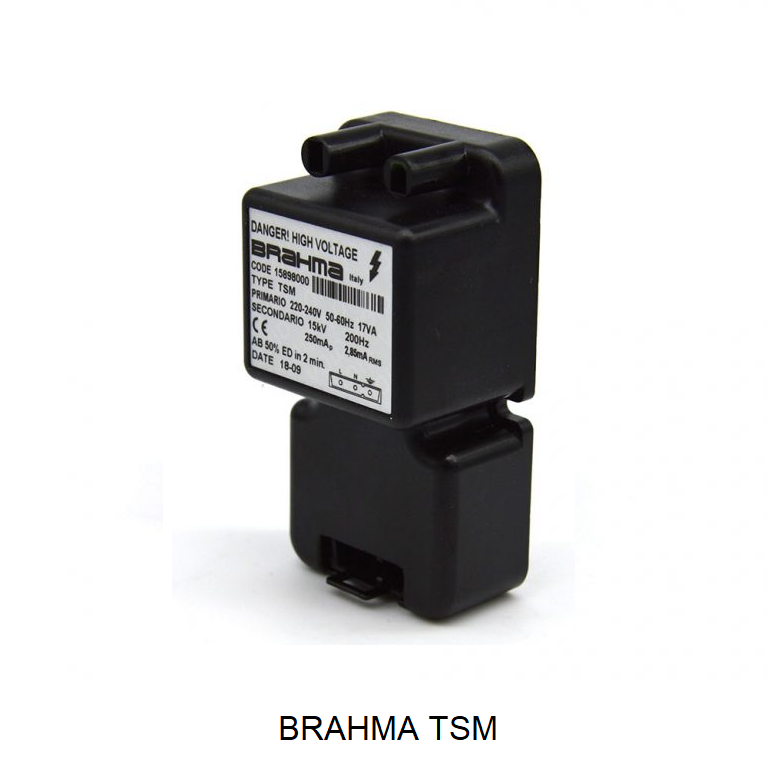

BRAHMA SÜÜTETRAFO  TSM

KIRJELDUS
TSM-tüüpi mahtuvuslikke tühjendussüütetrafosid kasutatakse tavaliselt kondensatsioonkatelde eelsegatud gaasipõletite süütamiseks.
Vaatamata oma väikestele mõõtmetele on neil trafodel suur süütevõimsus ja need sisaldavad ka filtrit juhtivuslike häirete vastu.
Trafosid saab paigaldada leegikontrolli- ja ohutusseadmetele, millel on väljund kindlaksmääratud võrgupingel süütetrafo juhtimiseks, näiteks BRAHMA juhtkilpidele tüüpidele CM32PR, MT11/MT31, MT191/MT391, samuti mikrokontrolleripõhistele juhtkilpidele tüüpi DM…PR.

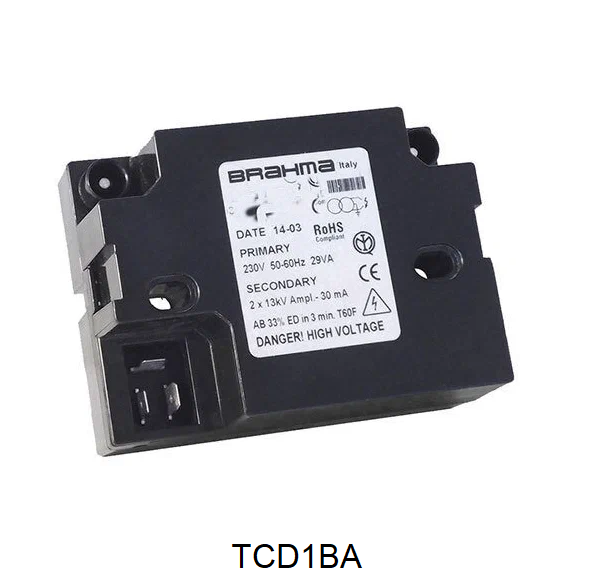

BRAHMA TCD1BA 15930000

KIRJELDUS
Brahma TCD seeria süütetrafosid iseloomustavad äärmiselt kompaktsed mõõtmed. Trafosid (sh Brahma TCD2CS kood 15930110, Brahma TCD2FC kood 15930112) kasutatakse gaasipõletites, kergete ja raskete vedelkütuste põletites nii kodumajapidamistes kui ka ärihoonetes (näiteks kuumaõhupuhurites Master BV70, BV110, BV170, BV290; B230, B360 alates 2010. aastast) ja tööstuspaigaldistes.

Tehnilised näitajad

BRAHMA SÜÜTETRAFOD  T 11, T13  ja T16 , T17

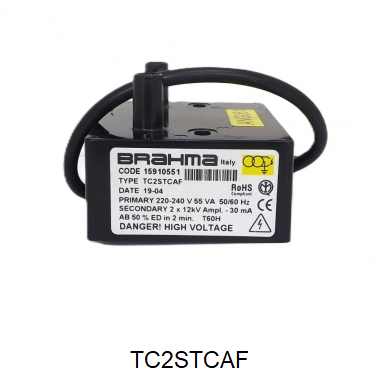

BRAHMA SÜÜTETRAFO TC2STCAF 15910551

KIRJELDUS
Neid elektrooniliste süütetrafode seeriaid iseloomustavad väikesed üldised mõõtmed ja need sobivad eriti hästi gaasi- ja kerge- või raskeõlipõletite varustamiseks tsiviil- ja tööstusrakendustes.
Tööpõhimõte põhineb kõrgsageduslikul elektroonilisel ostsillaatoril; selle tekitatud pinget suurendatakse seejärel ferriitsüdamikuga trafo abil, saavutades sel viisil väljundpinge väärtused kuni 15 kV.

Kõiki tüüpe saab varustada filtriga, et minimeerida elektromagnetiliste häirete emissiooni. Seega vastab see elektrooniliste trafode seeria elektromagnetilise ühilduvuse direktiivile 2014/30/EL ilma väliste filtriteta.
Selle seeria trafosid saab tarnida ka püsivaks tööks (100% töötsükkel). Lisateabe saamiseks vaadake vastavaid andmelehti (TC….S. ja TD….S.).

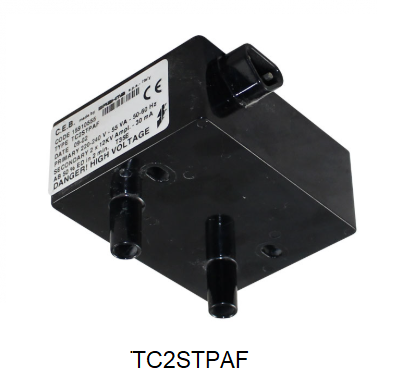

BRAHMA SÜÜTETRAFO TC2STPAF 15910555.
