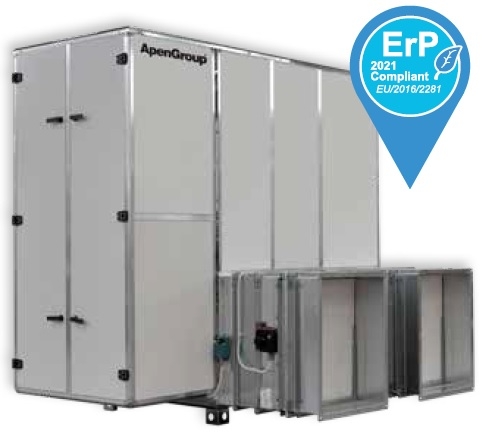

PK-SPORT
KIRJELDUS
PK-SPORT ON põrandale paigaldatavad kütteseadmed õhktoestusega konstruktsioonide (PK-P mudelid) ja rõhualustele konstruktsioonidele (PK-T mudelid) kütmiseks, hõlmates tenniseväljakuid, jõusaale, spordihalle, basseine ja ladusid.
VERSIOON T
PK-SPORT ÕHKTOESTATUD KATUSEKATETELE T MUDEL TEHNILISED OMADUSED
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.
VERSIOON P
PK-SPORT RÕHUALUSTELE KONSTRUKTSIOONIDELE P MUDEL TEHNILISED OMADUSED
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Integreeritud inverter.
• Seade rõhu reguleerimiseks integreeritud kaugjuhtimispuldiga, tulenevalt tuule ja lume koormusest.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.
• Alumiiniumist tugiraam.
• Kahekihilised, klaaskiust isolatsiooniga paneelid mis tagavad väikesed soojuskaod.
• Põleti kaitsekapp.
• AISI 441 roostevabast terasest põlemiskamber suure soojusvahetuspinnaga.
• Tagasipöörduva leegiga põlemiskamber, täielikult keevitatud kolmekäigulise suitsugaaside torude paigutusega.
• Kõrgefektiivne soojusvaheti madala süsinikusisaldusega roostevabast terasest.
• Patenteeritud soojusvaheti torukimp (patent nr MI94U00260).
• Kahe kanaliga õhuvõtuava, tsentrifugaalventilaatorid.
• Ventilaatori mootori kaitseaste IP 54.
• Alumiiniumist alus mootorile ja ventilaatorile.
• Ventilaatori alus on lehtrikujuline, et võimaldada dünaamilist rõhu taastamist.
• Juhtplokk vastab standardile EN60335-1 ja kaitseastmele IP 44.
• Ventilaatori- ja ohutustermostaat (käsitsi lähtestatav).
• SMART-X -WEB kaugjuhtimispult eraldiseisva kronotermostaadi funktsiooniga.
• Etherneti ühendus koos kaugjuhtimisvõimalusega brauseri kaudu.
• Integreeritud inverter.
• Seade rõhu reguleerimiseks integreeritud kaugjuhtimispuldiga, tulenevalt tuule ja lume koormusest.
• Vastab kõigile EL-i kohaldatavatele eeskirjadele.
RÕHUALUSTELE KONSTRUKTSIOONIDELE PK-SPORT KÜTTEKEHADE PUHUL EI OLE KONSTRUKTSIOONI SISEMINE RÕHUREGULAATOR OHUTUSELEMENT.
MÄRKUS
• 400V/3f/50Hz toiteallikas + nulljuhe.
• Kütteseadmed PKE100-P00 kuni PKE320-P00 on pakendatud ühes pakendis.
Mudelid PKE420-P00 ja PKE550-P00 tarnitakse kolmes pakendis:
soojusvaheti komplekt, ventilaatori komplekt ja põleti korpus.
• Kütteseadmed PKE100-P00 kuni PKE320-P00 on pakendatud ühes pakendis.
Mudelid PKE420-P00 ja PKE550-P00 tarnitakse kolmes pakendis:
soojusvaheti komplekt, ventilaatori komplekt ja põleti korpus.

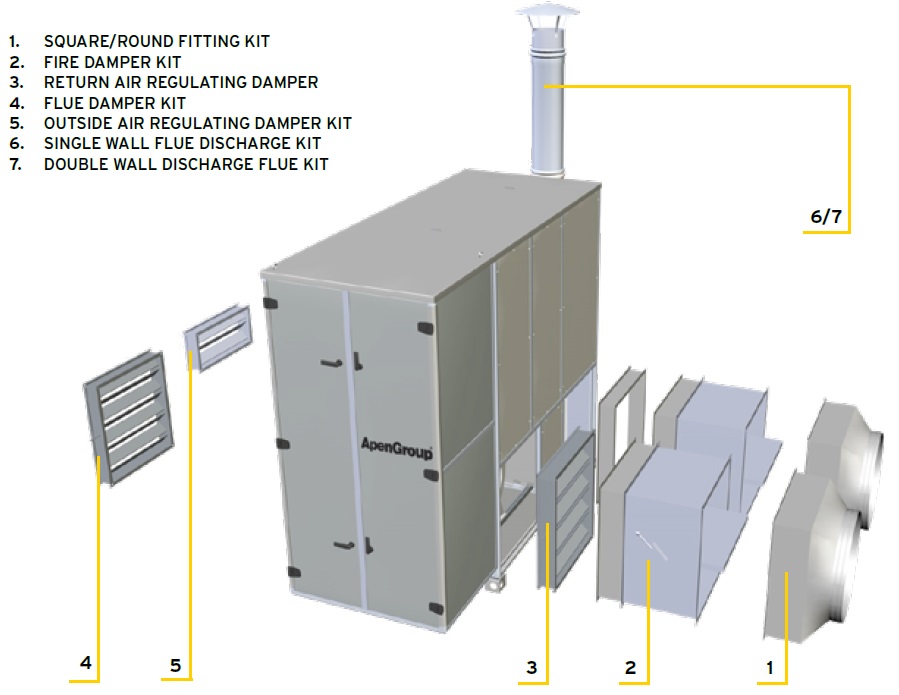

VALIKULISED LISATARVIKUD
• Kandilise/ümmarguse äärikuga sisse- ja väljalaskeotsik: komplekt kandilise/ümmarguse äärikuga sisse- ja/või väljastusotsiku jaoks.
• Tulekaitseklapp sisse- ja väljalaskele: REI 120 tulekaitseklappide komplekt sisse- ja väljalaskele koos ühendustoruga.
• Sisselaske reguleerimise klapp: Reguleerimisklapi komplekt, mis sisaldab toru ja käsitsi juhtimist.
• Välisõhu reguleerimise klapp: Välisõhu reguleerimise klapi komplekt, mis sisaldab käsitsi juhtimist ja kaitsevõret.
• Väljalaskeklapp: Väljalaskeklapi komplekt koos kaitsme ja paneeliga.
• Üheseinaline korstna väljalaskekomplekt: Üheseinaline roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Topeltseinaga korstna väljalaskekomplekt: Topeltseinaga roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Anemomeetri komplekt korpuse sees oleva rõhu väärtuse dünaamilise muutmisega.
• Lumekaitsekomplekt, mis võimaldab põleti käivitamist lume korral (alati, kui see on välja lülitatud).
• Tuulekindel korstnaotsa komplekt.
• Tulekaitseklapp sisse- ja väljalaskele: REI 120 tulekaitseklappide komplekt sisse- ja väljalaskele koos ühendustoruga.
• Sisselaske reguleerimise klapp: Reguleerimisklapi komplekt, mis sisaldab toru ja käsitsi juhtimist.
• Välisõhu reguleerimise klapp: Välisõhu reguleerimise klapi komplekt, mis sisaldab käsitsi juhtimist ja kaitsevõret.
• Väljalaskeklapp: Väljalaskeklapi komplekt koos kaitsme ja paneeliga.
• Üheseinaline korstna väljalaskekomplekt: Üheseinaline roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Topeltseinaga korstna väljalaskekomplekt: Topeltseinaga roostevabast terasest korstna väljalaskekomplekt, mis sisaldab 2 meetrit sirget toru, T-ühendust, ilmastikukaitsekatet, kondensaadikollektorit ja korstna kinnitusklambrit.
• Anemomeetri komplekt korpuse sees oleva rõhu väärtuse dünaamilise muutmisega.
• Lumekaitsekomplekt, mis võimaldab põleti käivitamist lume korral (alati, kui see on välja lülitatud).
• Tuulekindel korstnaotsa komplekt.
| Mudel | Väljundvõimsus | Sisendvõimsus | Kasutegur | Kaal | Õhu hulk | Väljundrõhk | |
| max (kW) | min (kW) | max (kW) | % | kg | m3/h | Pa | |
| PKE100K-T/-P | 105 | 27 | 114 | 102,4 | 445 | 7.000 | 300 |
| PKE140K-T/-P | 141 | 39 | 152 | 101,2 | 525 | 9.800 | 300 |
| PKE190K-T/-P | 185 | 48 | 200 | 100,5 | 650 | 13.400 | 300 |
| PKE250K-T/-P | 249 | 62 | 270 | 101,1 | 845 | 18.200 | 300 |
| PKE320K-T/-P | 320 | 75 | 347 | 101 | 990 | 21.800 | 300 |
| PKE420K-T/-P | 419 | 84 | 455 | 101 | 1200 | 30.000 | 300 |
| PKE550K-T/-P | 549 | 96 | 595 | 101,2 | 1450 | 35.000 | 300 |
Põleti sobivus seadmega
| RIELLO | ɲs | Qreg.min | Qreg.max | |
| Mudel | % | kW | kW | |
| 100 | BS3/M | 80,9 | 48 | 114 |
| BS3D | 76,9 | 65 | 114 | |
| 140 | BS3/M | 82,9 | 48 | 152 |
| BS3D | 79,4 | 65 | 152 | |
| 190 | BS4/M | 81,5 | 68 | 200 |
| 250 | RS 25/E BLU | 4,5 | 61 | 270 |
| RS 25/M BLU | 84,5 | 61 | 270 | |
| 320 | RS 35/E BLU | 84,3 | 74 | 347 |
| RS 35/M BLU | 84,3 | 74 | 347 | |
| 420 | RS 45/E BLU | 84,7 | 90 | 455 |
| RS 45/M BLU | 84,7 | 90 | 455 | |
| 550 | RS 55/E BLU | 85,5 | 100 | 595 |
| RS 55/M BLU | 84,5 | 100 | 595 |
Nõutav kasutegur ɲs üle 78%
KUI KLIENT VALIB ERINEVA KAUBAMÄRGIGA PÕLETI , ON TA KOHUSTUSTATUD TEOSTAMA TEGELIKU VASTAVUSE TEHNILISE HINDAMISE, MIS VASTAB ERP NÕUETELE..
