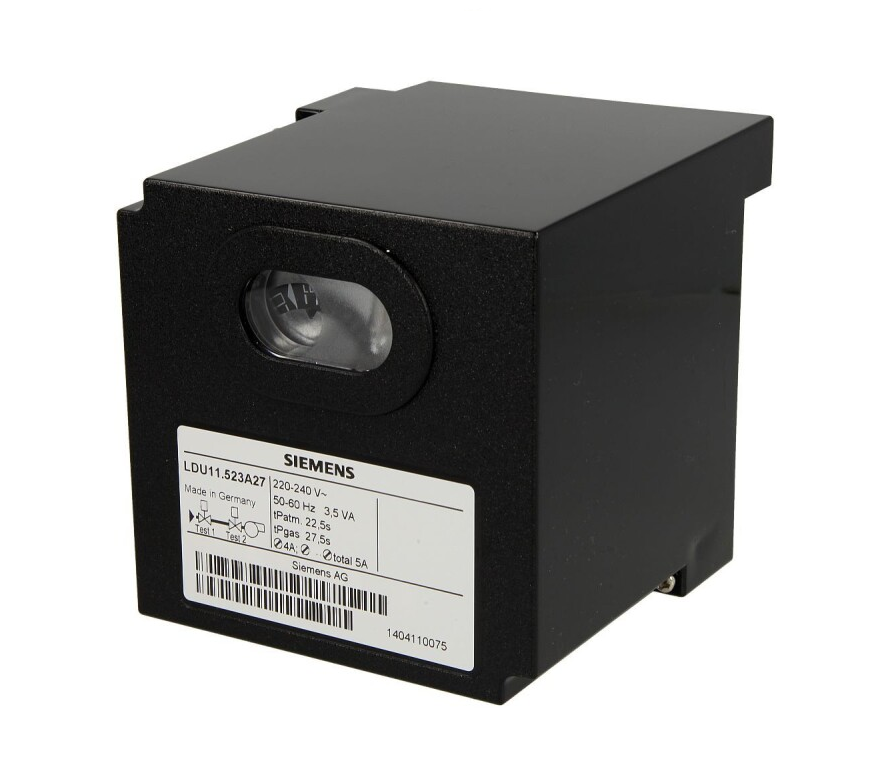

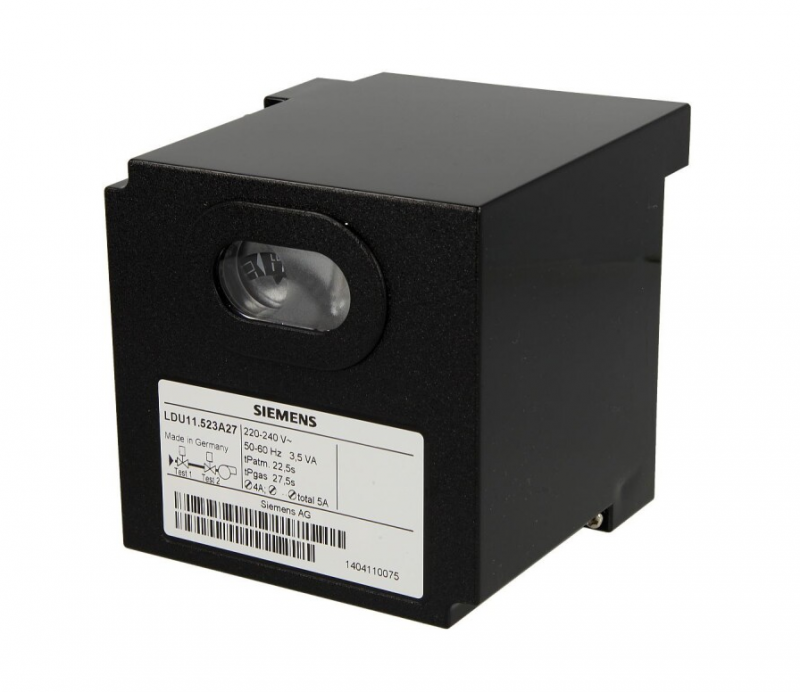

SIEMENS LDU11

LDU11... Gaasiklappide kontrollisüsteem on mõeldud kasutamiseks gaasipõletite ja gaasiseadmete gaasiklappide lekete kontrollimiseks .

Lubamatu lekke korral takistab süsteem põleti käivitumist.

LDU11... süsteem vastab standardi EN1643 nõuetele, mis käsitlevad gaasipõletite ja gaasiseadmete automaatseid sulgeventiile vastavalt standardile EN161.

LDU11... ja see andmeleht on mõeldud originaalseadmete tootjatele (OEM), kes integreerivad ventiilikontrollisüsteemi oma toodetesse.



Kasutusala
LDU11... on mõeldud gaasiventiilide automaatseks kontrollimiseks leketele rõhukontrolli põhimõttel. See on mõeldud kasutamiseks gaasiküttel töötavatel põletusseadmetel, millel on atmosfääri ventilatsioonitoru või ilma. Ventilatsioonitoruta seadmete puhul, kus kehtivad EN-standardid, tuleb järgida jaotises „Ühendusnäited ilma atmosfääri ventilatsioonitoruta“ toodud märkusi.

Kui seadet kasutatakse koos 1 või 2 kaubanduslikult saadaval oleva rõhulülitiga, käivitatakse ventiilide kontroll automaatselt iga põleti käivitamisel, kas
- enne põleti käivitamist
- eelläbipuhke jooksul, kui see kestab vähemalt 60 sekundit
- kohe pärast kontrollitud seiskamist või
- põleti juhtseadme juhtimisjärjestuse lõppemisel, nt järelpuhkeaja lõpus

Klappide kontroll põhineb kaheastmelisel rõhukontrolli põhimõttel:
1. Peavoolupoolset klappo kontrollitakse testruumi tühjenemise ja atmosfäärirõhu jälgimise teel.
2. Põletipoolset klappi kontrollitakse testruumi rõhu alanemise ja gaasirõhu jälgimise teel.



NB!  - Laos puuduvate kaupade tarneaeg  7-10 päeva. Konkreetne tellimuse täitmise aeg täpsustub pakkumise käigus.
        - Kiirtellimus 2-3 tööpäeva, millega kaasneb lisatasu vastavalt kiirkullerite tariifidele.



SIEMENS gaasiklappide kontrolli seade	Võrgupinge	t3 / t4
LDU11.323A27 LDU11.523A27 ¹)	AC 220...240 V AC 220...240 V	2,5 s / 2,5 s 5 s / 5 s
t3 Katseruumi täitmine t4 Katseruumi evakueerimine ¹) Ventiili avamisajad ei vasta standardile EN1643

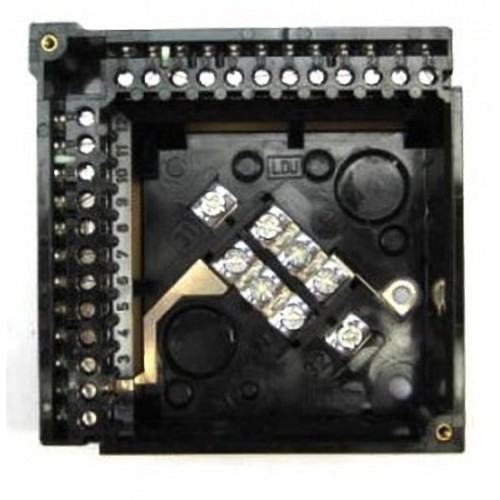

AGM11 - LDU paigaldusalus Pg11 kaabli läbiviigule AGM11.1 - LDU paigaldusalus M16 kaabli läbiviigule

Juhtseadmed kuuluvad turvalisusseadmete hulka.

Juhtseadmete remontimine ei ole lubatud ja paigaldamine kuulub väljaõppe saanud spetsialistide kompetentsi.
