SIEMENS LEC1
LEC1...
Juhtseade õli-, gaasi- või sundventilatsiooniga õli-/gaasipõletite kahe- või mitme leegi jälgimiseks mis tahes kütuse läbilaskevõimega, sobib pidevaks või vahelduvaks tööks.
LEC1... ja see andmeleht on mõeldud originaalseadmete tootjatele (OEM), kes integreerivad juhtseadmed oma toodetesse!
Kasutusala
LEC1... on loodud sundventilatsiooniga õli- või gaasipõletite täisautomaatseks käivitamiseks ja jälgimiseks, kus leegi jälgimist peaksid või peavad teostama eraldi leegikaitsed, nt:
- Põhileegi või süüteleegi ja põhileegi kahekordne jälgimine kahe identse või erineva anduri abil
- Erinevat tüüpi anduritega sundventilatsiooniga õli-/gaasipõletite jälgimine, olenevalt valitud töörežiimist
- Mitme leegi jälgimine, st mitme põleti käivitamise ja jälgimise järjestuse tsentraalne ja samaaegne juhtimine, kusjuures iga põleti leeke tuleb eraldi jälgida 1 või 2 leegikaitsega.
Leegikontrolliks kasutada:
Täiendavad andmelehed:
LAE10 andmeleht N7781
LFE10 andmeleht N7781
LFE50 andmeleht N7783
Märkus!
Ärge kasutage uute lahenduste puhul.
|

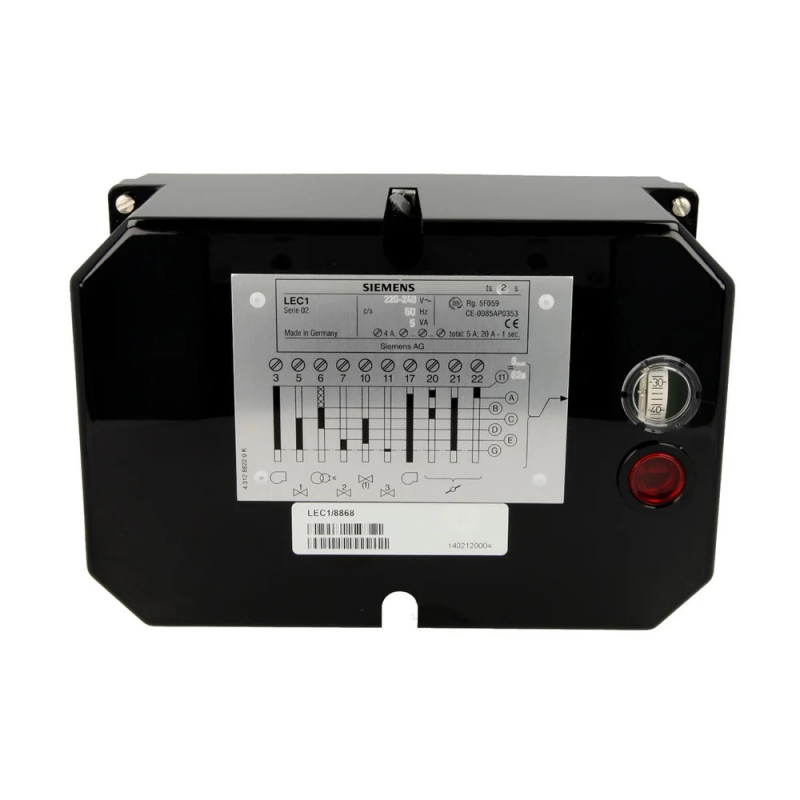

SIEMENS põleti juhtplokk LEC1
|
|
|
LEC1/8851 AC 220...240 V 50 Hz
LEC1/8853 AC 220...240 V 50 Hz
LEC1/8892 AC 220...240 V 50 Hz
LEC1.1/8854 AC 220...240 V 50 Hz
|
 |
|
Juhtploki alus (tellida eraldi tootena)
Pg 11 jaoks
|
AGG41041713 (EC)
|
| Juhtploki alus (tellida eraldi tootena) M16 x 1,5 jaoks |
AGG12.1 |
|
Leegidetektor (Paigaldamiseks põlemiskambri poole suunatud vaatetorule), komplektis äärikuga
Vt andmelehte N7783 ja paigaldusjuhiseid (M7783)
|
QRA50M |
|
Leegidetektor (Paigaldamiseks põletile, külgekraaniga)
Komplektis äärikuga Vt andmelehte N7783 ja paigaldusjuhiseid (M7783)
|
QRA51M |
Juhtseadmed kuuluvad turvalisusseadmete hulka.
Juhtseadmete remontimine ei ole lubatud ja paigaldamine kuulub väljaõppe saanud spetsialistide kompetentsi.
