SIEMENS LMO
LMO....
...vahelduva töö korral kasutatavad digitaaljuhtimisel põhinevad juhtimisseadmed sundõhuga õlipõletite käivitamiseks, järelevalveks ja juhtimiseks. Standardversioonid õli läbilaskevõimega kuni 30 kg/h, eriversioonid üle 30 kg/h.
LMO14..., LMO24..., LMO44... ja see andmeleht on mõeldud kasutamiseks originaalseadmete tootjatele (OEM), kes integreerivad põletite juhtseadmed oma toodetesse.
Kasutus, omadused
LMO... on mõeldud 1- või 2-astmeliste sundõhuga õlipõletite käivitamiseks ja järelevalveks vahelduva töö korral. Kollast leeki jälgitakse fototakistil anduritega QRB..., sinist leeki sinise leegi detektoritega QRC...
Korpuse mõõtmete, elektriühenduste ja leegiandurite osas on LMO... identsed õlipõletite juhtseadmetega LOA.... 8
- Ventilaatoritega õlipõletid vastavalt standardile EN 267
- Põleti juhtseadmed monoblokk-konstruktsiooniga pihustusõlipõletite jaoks vastavalt standardile EN 230
- LMO44... statsionaarsete otseküttega õhukütteseadmete jaoks
- Alapinge tuvastamine
- Elektriline kauglähtestamine
- Õli eelsoojendi sildkontakt
- Õli eelsoojendi aja jälgimine
- Täpne ja reprodutseeritav juhtimisjada tänu digitaalsele signaalitöötlusele
- Kontrollitud vahelduv töö pärast 24-tunnist pidevat tööd
- Korduste arvu piiramine
- Mitmevärviline rikke- ja tööoleku teadete näit
LMO39 lpõleti juhtimisseadmed on mõeldud ühe- või kaheastmeliste õlipõletite käivitamiseks ja jälgimiseks. Kollast leeki jälgitakse fototakistiga leegianduriga QRB1 / QRB3 või kollase leegi anduriga QRB4, sinise leegi korral sinise leegi anduriga QRC1.
LMO64 põleti juhtimisseadmed on mõeldud vahelduva töörežiimiga üheastmeliste sundventilatsiooniga õlipõletite käivitamiseks ja jälgimiseks.
Kollast leeki jälgitakse f fototakistiga leegianduriga QRB1 / QRB3 või kollase leegi anduriga QRB4, sinist leeki sinise leegi anduriga QRC.
NB! - Laos puuduvate kaupade tarneaeg 7-10 päeva. Konkreetne tellimuse täitmise aeg täpsustub pakkumise käigus.
- Kiirtellimus 2-3 tööpäeva, millega kaasneb lisatasu vastavalt kiirkullerite tariifidele.
|
SIEMENS Põletite juhtplokid LMO..... |
Asendab: | |
|

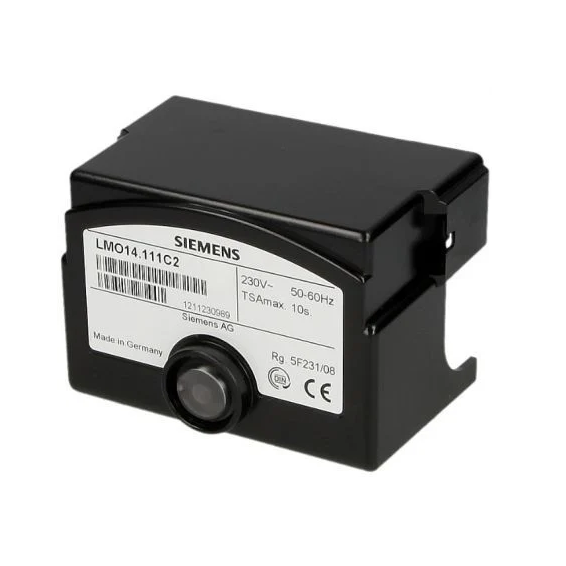

LMO14.111 C2
|
 |
LOA24.171B27 LOA26.171B27 ²) LOA36.171A27 ²) |
| LMO14.113 C2 | LOA24.173A27 ³) | |
| LMO24.111 C2 | LOA24.171B27 LOA26.171B27 ²) LOA36.171A27 ²) |
|
| LMO24.111 C1 120V | LOA24.171B17 | |
| LMO24.113 C2 | LOA24.173A27 ³) | |
| LMO24.255 C2 | --- | |
| LMO24.011 C2 (aurugeneraatorile) | LOA24.571C27 | |
| LMO39.100 C1 120V | ||
| LMO39.100 C2 |  |
|
| LMO44.252 C2 | LOA44.252A27 | |

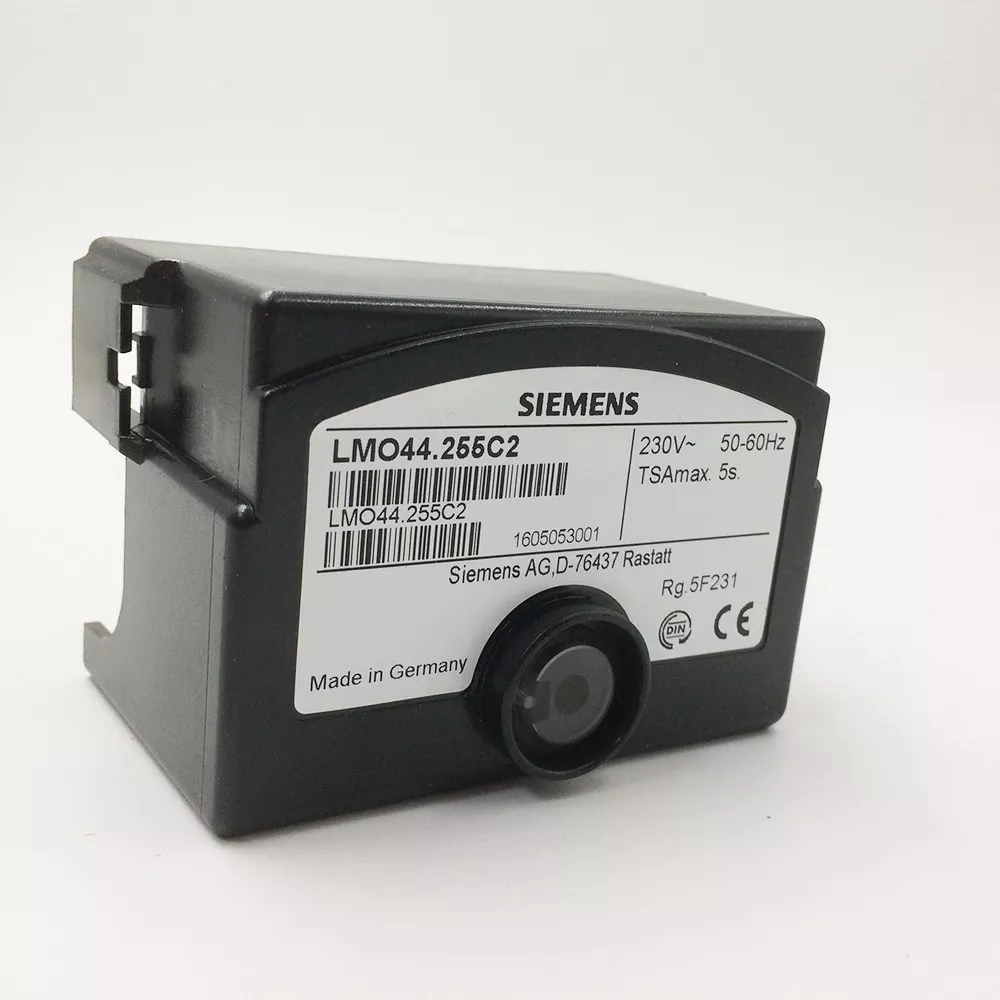

| LMO44.255 C2 |  |
|

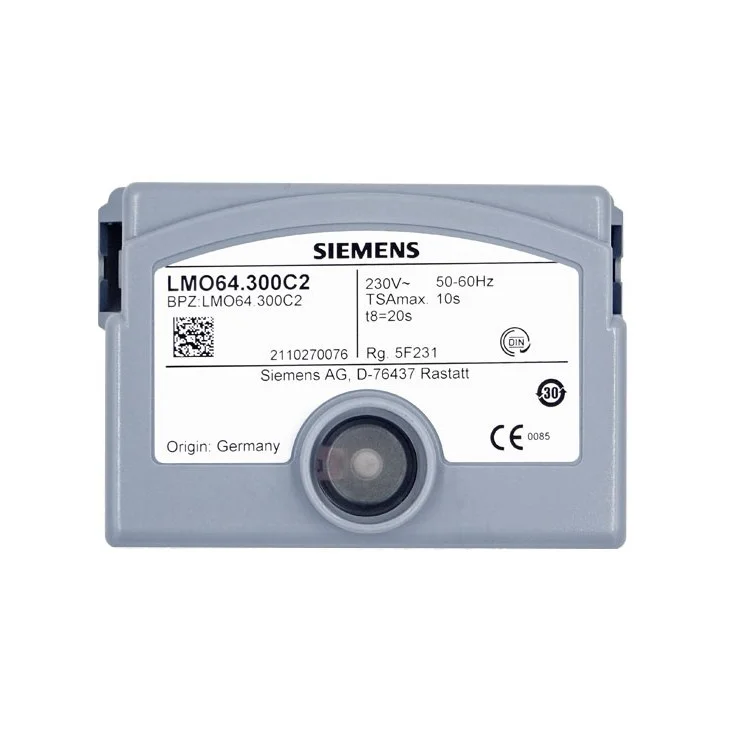

| LMO64.300 C2 |  |
|

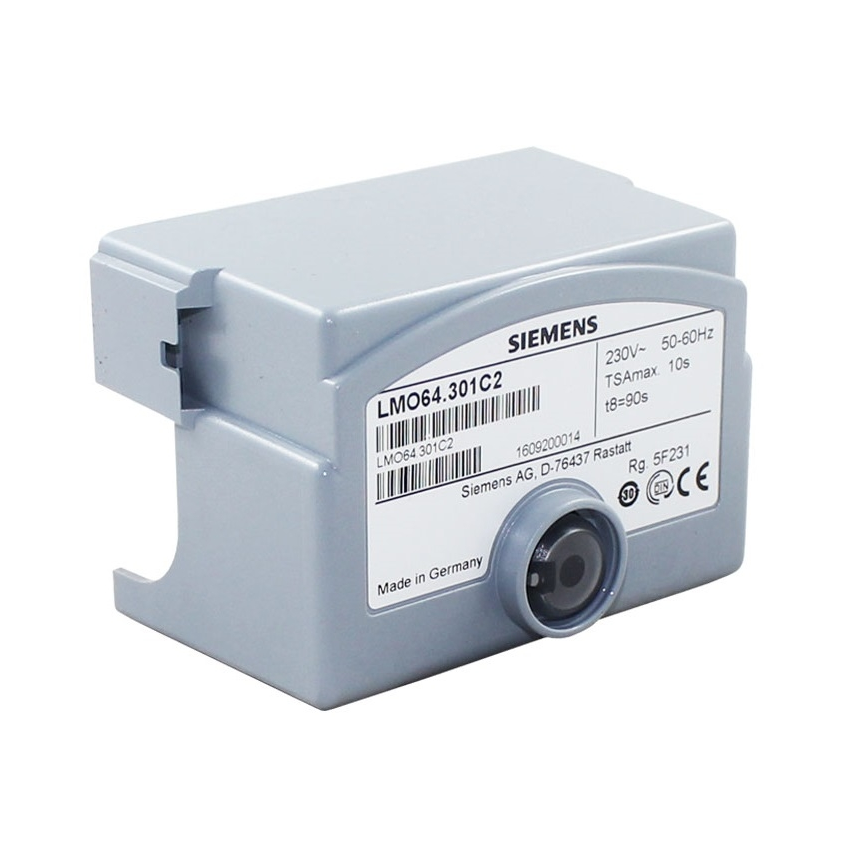

| LMO64.301 C2 |  |
|
| LMO14.113 C2 , Giersch | ||
| LMO14.155 C2MA , MHG | ||
| LMO14.111 C2BT, Baltur | ||
| LMO14.111 C2V , Viessmann | ||

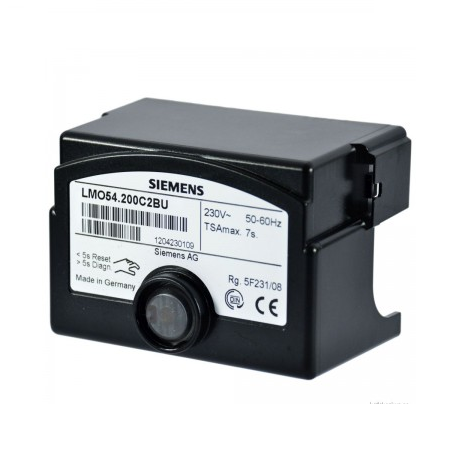

| LMO54.200 C2BU , Buderus |  |
|
| LMO54.210 B2V , Viessmann | ||
| LMO54.220 C2V , Viessmann | ||

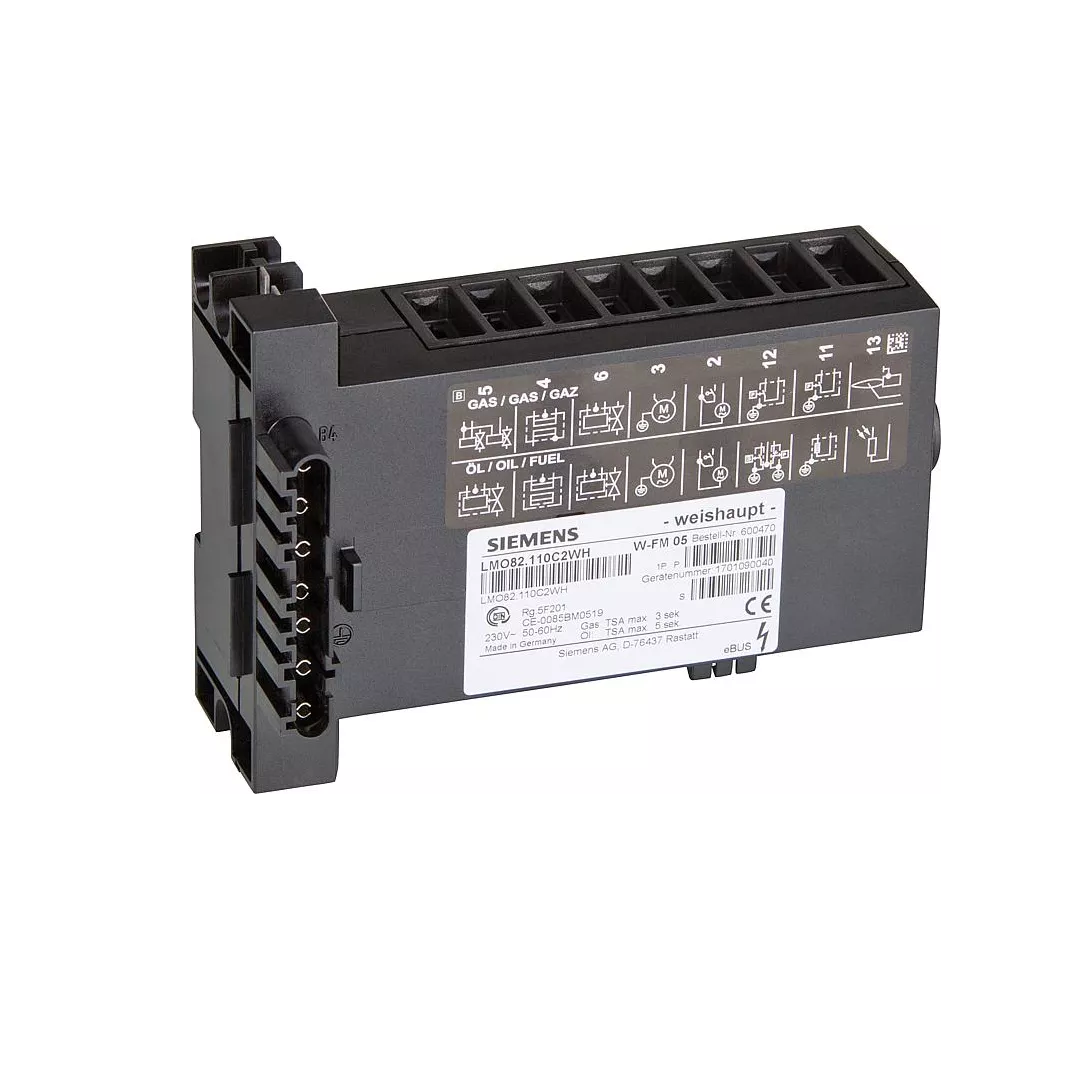

| LMO82.110 C2 W-H FM05 Weishaupt |  |
|
| LMO82.120 C2 W-H W-FM10, Weishaupt | ||
²) Puudub «SA» funktsioon
³) Asendamise korral tuleb süütetrafo uuesti ühendada klemmilt 7 (LOA...) klemmile 6 (LMO...).
|
Ühendusalus juhtplokile AGK11
LOA, LMO, LGA, LGB, LGD, LMG, LME
|
 |
|
Ühendusaluse rant AGK65 , AGK 11 le
|
 |
|
Ühendusaluse rant AGK66, AGK 11 le
|
 |
|

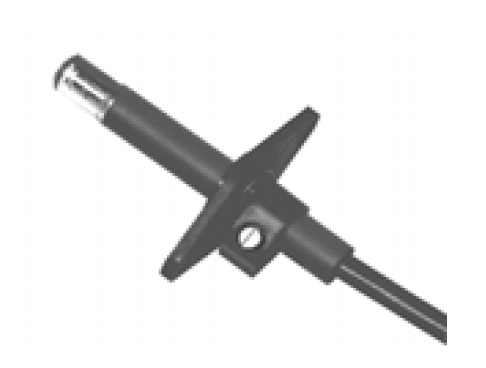

Leegikontrolliandur QRB

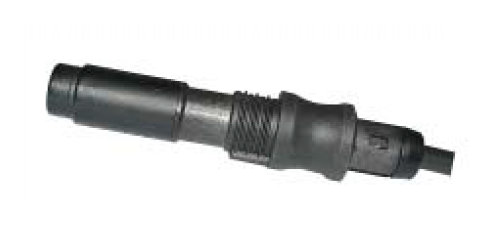

Leegikontrolliandur QRC1
|
|
Juhtseadmed kuuluvad turvalisusseadmete hulka.
Juhtseadmete remontimine ei ole lubatud ja paigaldamine kuulub väljaõppe saanud spetsialistide kompetentsi.
